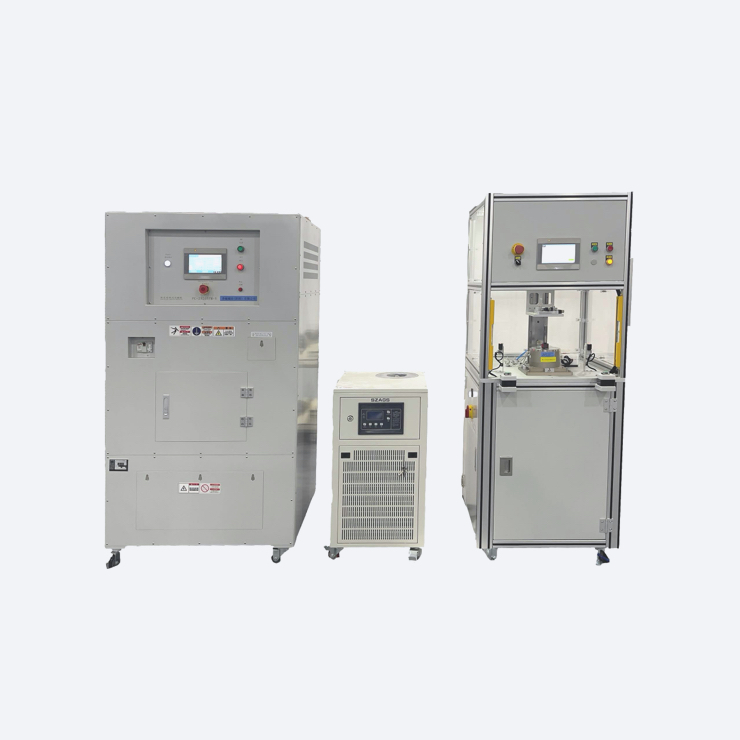

系统组成
含充磁设备、充磁电源、充磁线圈、冷水机、磁通计（选配）
产品特点
1. 转子兼容范围广
2. 操作简单，自动化长度高
3. 具备防误操作
4. 换型便捷+换型小车（选配）
5. 支持双模式切换（人工+机器人/机械手）
6. 与充磁电源的通信，实时监控设备状态
7. 可内嵌磁通检测，充磁+磁通集成一体
技术参数
项目 | 技术参数 | 备注 |
输入电源 | AC220V±5% 50/60Hz | |
输入电流 | ＜20A | |
额定功率 | ＜5KW | |
设备噪音 | ≤75dB | 充磁瞬间除外 |
节拍 | 设备动作≤30s;线圈冷却≤60s | 不含上下料 |
设备尺寸 | 长宽高约：1100×1160×2350mm | |
电柜尺寸 | 长宽高约：900×500×1700mm | |
换型时间 | ≤20min | 工装+线圈(快速插头) |
使用环境
1 | 环境温度：0℃～40℃； |
2 | 环境湿度 < 80%（不得结露）； |
3 | 厂房高度（柱顶高）： 3.5m; |
4 | 地面荷重：＞2吨/㎡; |
5 | 厂房设备运输门尺寸：宽1500×高2500mm; |
6 | 气源：气压0.4～0.6Mpa ,流量0.3m3/min; |
7 | 无尘、无油烟、无盐分、不滴水； |
8 | 避免阳光直接照射; |
9 | 没有易燃性、腐蚀性液体与气体； |
10 | 没有冲击和高频振动； |
11 | 使用位置： 车间开放环境。 |
动作流程
